磁翻板液位计面板不降液位

磁翻板液位计面板不降液位

磁翻板液位计：又叫磁浮子液位计，磁翻柱液位计。

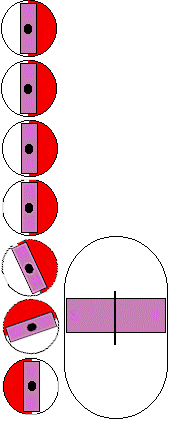

它基于连通器原理，根据浮力原理和磁性耦合作用研发而成。当被测容器中的液位升降时，浮子内的永久磁钢通过磁耦合传递到磁翻柱指示面板，使红白翻柱翻转180°，当液位上升时翻柱由白色转为红色，当液位下降时翻柱由红色转为白色，面板上红白交界处为容器内液位的实际高度，从而实现液位显示。

磁翻板液位计工作原理：

磁翻板液位计（也可称为磁性浮子液位计）根据浮力原理和磁性耦合作用原理工作的。当被测容器中的液位升降时，液位计主导管中的浮子也随之升降，浮子内的永久磁钢通过磁耦合传递到现场指示器，驱动红白翻柱转180°，当液位上升时，翻柱由白色转为红色，当液位下降时翻柱由红色转为白色，指示器的红、白界位处为容器内介质液位的实际高度，从而实现液位的指示。

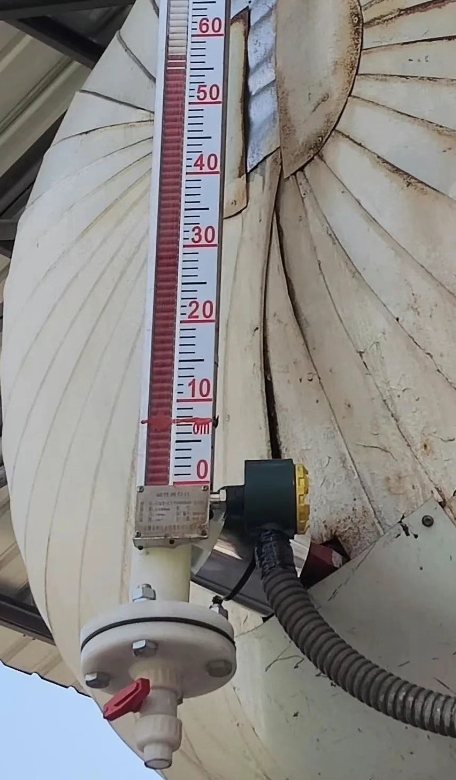

液体使用液面下降时远传液面下降，液位计磁柱不降，保持在一定高度。

液体使用液面下降时远传液面下降判断浮子和远传杆正常

到现场检查后，面板安装正常，考虑是磁柱卡顿、脏污等问题。

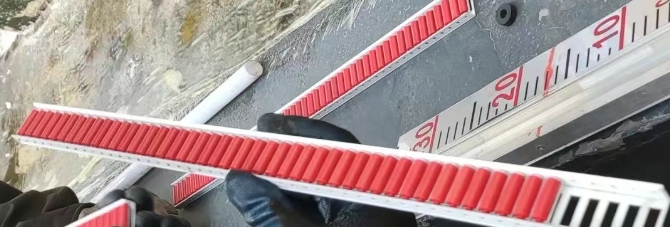

取下面板，拆下磁柱

液位计面板正常，液面下降，磁柱下降。

常见故障及原因显示面板显示异常显示面板显示异常

1.翻片与导轨间的间隙设计不合理或过小，从而摩擦力过大，导致翻片不翻转;

2.显示面板与浮筒的距离过大，浮子的磁钢驱动力不足，导致翻片不翻转;

3.翻片中的磁钢过小或磁力消失，导致翻片不翻转或翻转异常;

4.水或灰尘等杂质渗入显示面板，导致翻片翻转困难;

5.环境温度过低，导致介质结冰，浮子无法移动，翻片不能正常显示液位。

磁翻板液位计使用时的几点意见：

1.使用前应当先用校正磁钢将零位以下的小球置成红色，其它球置成白色；

2.打开底法兰，装入磁性浮子（注意：重端带磁性一端要向上，不能倒装。）；

3.调试时应该先打开上部引管阀门，然后缓慢开启下部的阀门,压力校验仪，让介质平稳的进入主导管（运行中应当避免介质急速冲击浮子，不能引起浮子剧列波动，影响显示准确性），观察磁性红白球翻转是不是正常，然后关闭下引管阀门，打开排污阀，让主导管内液位下降，据此方法操作三次，确属正常，即可投入运行（腐蚀性等特殊液体除外）

4.磁翻板液位计安装必须垂直，磁翻板液位计与容器引管间应装有球阀，便于检修和清洗;磁翻板液位计的安装位置，应避开或远离物料介质进出口处，避免物料流体局部区域的急速变化，影响液位测量的准确性;

5.应根据介质情况，不定期清洗主导管清除杂质；

6.当配有远传配套仪表时需做到如下几条：

7.远传配套仪表上感应面应面向和紧贴主导管；

8.应使远传配套仪表紧贴液位计主导管，并用不锈钢抱箍固定（禁用铁质）；

9.远传配套仪表零位应与液位计零位指示处在同一水平线上；远传配套仪表与显示仪表或工控机之间的连线最好单独穿保护管敷设或用屏蔽二芯电缆敷设；

10.接线盒进线孔敷设后，要求密封良好，以免雨水、潮气等侵入而使远传配套仪表不能正常工作，接线盒在检修或调试完成后应及时盖上。

11.介质内不应含有固体杂质或磁性物质，以免对浮子造成卡阻;

12.磁翻板液位计的安装位置，应避开或远离物料介质进出口处，避免物料流体局部区域的急速变化，影响液位测量的准确性；

13.磁翻板液位计调试时应先打开上部引管阀门，然后缓慢开启下部阀门，让介质平稳进入主导管（运行中应避免介质急速冲击浮子，引起浮子剧列波动，影响显示准确性），观察磁性红白球翻转是否正常，然后关闭下引管阀门，打开排污阀，让主导管内液位下降，据此方法操作三次，确属正常，即可投入运行（腐蚀性等特殊液体除外）；

14.对超过一定长度（普通型＞3米、防腐型＞2米）的液位计，需增加中间加固法兰或耳攀作固定支撑，以增加强度和克服自身重量。
